【管道知识】非开挖管道修复技术：CIPP翻转内衬法

作者：发布于：2018/3/16 10:43:08 点击量：

CIPP翻转内衬法又称原位固化法于上个世纪80年代起,在世界范围内广泛地运用在给排水，燃气及石油化工的管道翻新上，以其施工速度快，管材质量好，占地面积小等优点迅速得到广泛认同。

原理：

通过一定的机械力在原位向污染介质中添加固化剂/稳定化剂，在充分混合的基础上，使其与污染介质、污染物发生物理、化学作用，将污染介质固封在结构完整的具有低渗透系数固态材料中，或将污染物转化成化学性质不活泼形态，降低污染物在环境中迁移和扩散。

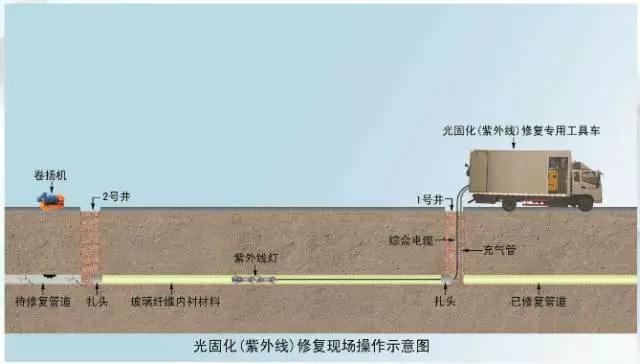

施工时，利用翻转法将该内衬软管送入需修复管内之后，利用水压和空气压使该软管膨胀并紧贴在旧管道内，通过温水循环加热（管道内部的水加热至70度左右，一段时间加热至90度，时间充分），在规定的设计时间内（大约18小时），使软管固化成型，在旧管道内即形成一层高强度的内衬新管。

优点：

（1）施工速度快、工期短，施工面积小；（2）可全天候施工；（3）没有接头、表面光滑、流动性好；（4）可适应非圆形断面和弯曲的管段；（5——对交通和环境的影响小。

近年来通过技术人员不断的改进又出现了改进版的内衬法：紧密结合内衬法和螺旋管内衬法。那首先小编给大家科普下什么是内衬法☺

内衬法是使用得最早的一种非开挖地下管道修复方法，适用于各种地下管道的修复。新管可以是由聚乙烯管预先对焊而成的连续长管，也可以是一节一节的短塑料管、玻璃管等，在工作坑连接后分别送入旧管道内。管内人工对口焊接，管顶钻孔注浆。

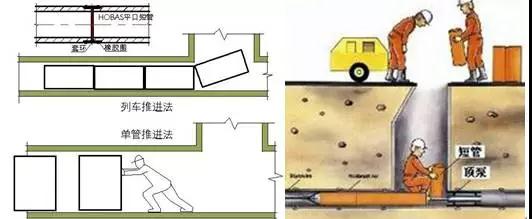

在管径800mm以下小管可采用“列车推进法”，这种施工推力随着长度增加而增加；在管径800mm以上大管道可采用“单管推进法”，这种工艺每次只推进一节短管

这种方法可用于旧管中无障碍、管道无明显变形的情况下。在修复的管道对坡度有一定的要求。

为此非开挖管道修复内衬法便诞生了

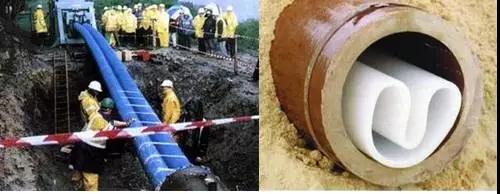

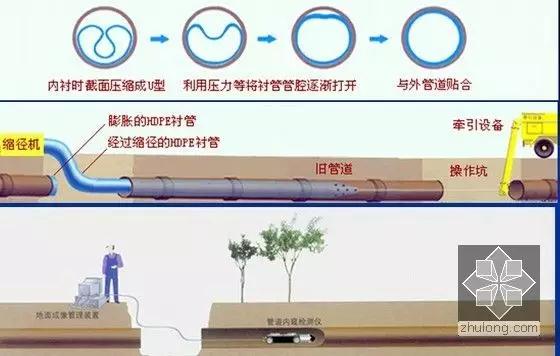

利用PE或PVC管的性能，将管的直径在插入旧管之前暂时变小或改变形状，插入后新管膨胀，与旧管贴合在一起形成紧密连结，避免了传统内衬法在新旧管的环空内注浆的需要。其优点很明显不需要灌浆、可以长距离施工不需要使用一节一节的短塑料管、施工速度也大大加快。

螺旋管内衬法

近几年来随着工艺的改进，可以带水作业的螺旋管内衬法应用得越来越多，它可以根据不同的管道情况边施工边做管。

将带肋的PVC板材从井口送入，然后由安装在井内的制管机将PVC板带绕成螺旋管，再不断推进直到下一个井。

扩胀螺旋管内衬（衬管扩张后紧贴母管，断面损失小）、钢衬螺旋管内衬（螺旋管外包钢带，增加环刚度）、自行式螺旋管内衬（制管机在前，管径可随时变化，制管长度不受限制，可用于矩形、拱形管道）、塑包钢热熔螺旋管内衬（钢带被包裹在PE材料中，接缝用同质材料热熔连接）
